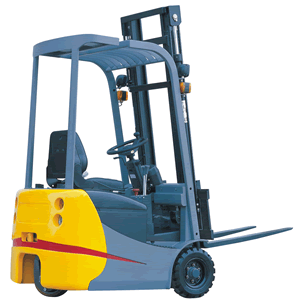

CPD10S
- 變頻調速，液壓動力轉向，駕駛輕便；
- 再生制動與機械剎車的雙重組合，制動可靠；
- 交流電機，易于維護；
- 油缸外置，寬視野門架，起升平穩，使用安全；
- 底重心設計，穩定性特佳；
- 組合儀表，有故障代碼顯示；
- 采用意大利薩牌交流電機、控制器與加速器。
|
|
技術參數/型號
|
CPD10S-10 |
CPD10S-16 |
| 動力供應 |
|
后輪單電機驅動 |
| 承載能力 |
Q(kg) |
1000
|
1600
|
| 載荷中心 |
c(mm) |
500 |
500 |
| 軸距 |
y(mm) |
1080
|
1380
|
| 自重 |
kg |
2180
|
3010
|
| 輪胎尺寸-前輪 |
彈性實心胎 |
16×6×10.5
|
16×6×10.5
|
| 輪胎尺寸-后輪 |
實心胎 |
?280×100
|
16×6×10.5
|
| 輪距-前輪 |
b10(mm) |
892
|
960
|
| 門架/貨叉架傾斜角度，前 |
α |
3
|
3
|
| 門架/貨叉架傾斜角度，后 |
β |
6
|
6
|
| 門架閉合高度 |
h1(mm) |
2126
|
2126
|
| 提升高度 |
h3(mm) |
3000 |
3000 |
| 總高，門架最高位置 |
h4(mm) |
3617 |
3617 |
| 護頂架上緣離地高度(駕駛室) |
h6(mm) |
1965 |
2134 |
| 牽引栓高度 |
h10(mm) |
480 |
570 |
| 總長 |
l1(mm) |
2478 |
2900 |
| 總寬 |
b1(mm) |
1012 |
1123 |
| 貨叉厚度 |
s(mm) |
36 |
36 |
| 貨叉寬度 |
e(mm) |
100 |
100 |
| 貨叉長度 |
l(mm) |
900 |
900 |
| 貨叉架寬度 |
b3(mm) |
900 |
980 |
| 車體離地高度 |
m2(mm) |
85 |
100 |
| 最小工作通道寬度 托盤尺寸：1000長×1200寬 |
mm |
2980 |
3160 |
| 最小工作通道寬度 托盤尺寸：800寬×1200長 |
mm |
3080 |
3280 |
| 外緣轉彎半徑 |
Wa(mm) |
1290 |
1530 |
| 行駛速度 滿載 |
km/h |
6.2 |
10 |
| 行駛速度 空載 |
km/h |
6.5 |
10.5 |
| 提升速度 滿載 |
m/s |
0.12 |
0.25 |
| 提升速度 空載 |
m/s |
0.15 |
0.4 |
| 爬坡力 滿載 |
% |
8 |
10 |
| 爬坡力 空載 |
% |
10 |
15 |
| 剎車 |
|
機械 |
機械、液壓 |
| 驅動電機功率 |
kw |
2.2(交流) |
4.5(交流) |
| 油泵電機功率 |
kw |
3 |
8.2 |
| 轉向電機功率 |
kw |
0.37 |
0.55 |
| 電壓 |
V |
24 |
48 |
| 容量 |
Ah |
400 |
400 |
| 蓄電池重量 |
kg |
330 |
612 |
| 行走控制 |
|
交流變頻 |
|
|
|
|
